Biomechanische Mess- und Verarbeitungstechnologie

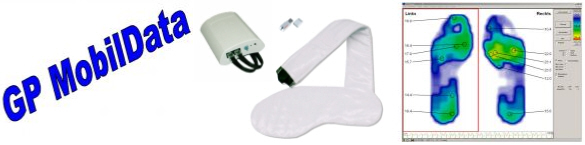

Mit dem Druckmesssystem GP MobilData Funk wird die plantare Druckbelastung im Schuh erfasst. Die flexiblen Messsohlen verfügen je nach Größe über 40 bis 64 Sensoren pro Sohle.

Die Daten werden mit Hilfe eines Funk-Sende-Empfangsgerätes (Bluetooth) direkt zum PC gesandt und dort gespeichert, dabei ist die freie Beweglichkeit des Körpers gegeben.

Die maximale Messfrequenz beträgt 200 Hz, so dass sportliche Bewegungen mit einem hohen Maß an Genauigkeit erfasst werden können.

Die Reichweite der Funkstrecke variiert zwischen 25 m innerhalb von Gebäuden und etwa 100 m im freien Raum.

Das Sohlenlayout ist individuell gestaltet und es sind Sonderanfertigungen für spezielle Anwendungen wie etwa Stumpf-, Charcot- oder Sichelfuß möglich.

Neu:· spezieller Ausdruck bei Diabeteskontrollmessung gemäß GKV

Highlights:


  • Darstellung der Druckmesswerte als Farbcode oder 3-dimensionales Druckgebirge
  • Zeitliche Vor- und Rücklauffunktion der Druckmessung
  • Definition von Fußzonen mit Anzeige der Maximalwerte und Abbildung von Kraftkurven
  • Farbausdruck der Druckmesswerte (Standard oder 1:1)
  • Transfer der Daten in das Leistenkonstruktionsprogramm GP OptiCAD
  • Transfer der Daten in das Einlagenkonstruktionsprogramm GP InsoleCAD

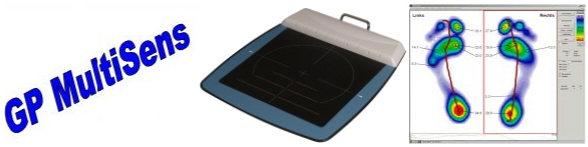

Mit der Druckmessplattform GP MultiSens wird die plantare Druckbelastung beim Barfuß-Gang erfasst.

Die Plattform verfügt über 2.304 Sensoren, die sich auf einer Messfläche von 38 cm x 38 cm verteilen. Diese Fläche gewährleistet das Treffen der Plattform, ohne sich darauf zu konzentrieren oder den Gangrhythmus zu verändern.

Durch die Verbindung der Plattform an einen Computer über den USB-Anschluss ist eine schnelle Datenübertragung über nur ein Kabel möglich.

Mit dem Programmmodul GP Balance werden statische Messungen durchgeführt und die Gewichtsverlagerung im Stand analysiert. Dieses ist auch im Online-Messverfahren möglich, so dass Sie den Verlauf des Kraftangriffspunktes direkt beobachten können.

Highlights:


  • Darstellung der Druckmesswerte als Farbcode oder 3-dimensionales Druckgebirge
  • Zeitliche Vor- und Rücklauffunktion der Druckmessung
  • Definition von Fußzonen mit Anzeige der Maximalwerte und Abbildung von Kraftkurven
  • Farbausdruck der Druckmesswerte (Standard oder 1:1)
  • Transfer der Daten in das Leistenkonstruktionsprogramm GP OptiCAD
  • Transfer der Daten in das Einlagenkonstruktionsprogramm GP InsoleCAD



Quelle: www.gebiom.de
